產品介紹
SVC-系列高性能全自動交流穩定電源，由接觸式自耦調壓器、伺服電動機、自動控制電路等部件組成，是采用伺服電機驅動碳刷改變調壓器線圈匝數比來完成穩壓功能的一種普及型交流穩壓電源。當電網電壓不穩定或負載功率變化時，自動控制電路按輸出電壓的變化驅動伺服電機，調整接觸式自耦調壓器上碳刷的位置，使輸出電壓調整到額定值，實現自動穩壓。
本系列電源具有穩壓范圍寬、精度高、輸出波形不失真、效率高等優點，能適應各種負載。
該系列產品被廣泛地應用于計算機及周邊裝置、醫療電子儀器、通訊廣播設備、空調、工業生產線等電器設備的穩壓同時大量應用于家用電器產品的穩壓和保護。
產品特點
1、SVC系列單相交流穩壓電源0.5KVA-3KVA若選擇輸出電壓為110V，則輸出容量不能超過額定容量的40%，當輸出端110V和220V同時工作時，輸出總量應在額定容量的50%以內，以免過載；
2、SVC-5KVA以上規格（不含5K）采用補償式結構，補償式結構的特點是：向負載提供的電流不通過電刷，而是通過補償變壓器提供，適宜大功率負載使用；

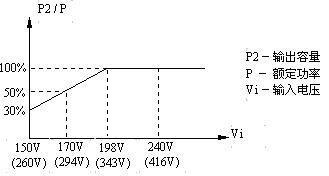

3、輸出容量與輸入電壓的關系見下圖，使用時應注意，不能過載使用；
4、SVC系列三相電源是SVC系列單相電源的組合，電網輸入為三相四線制，星形（Y形）接法。輸出亦為三相四線制，由一只電壓表通過轉換開關指示各項輸出電壓；
5、三相SVC—20kVA以上規格采用補償式結構。
技術參數表
|
項 目 |
參 數 |
|
輸入電壓范圍 |
單相150V-250V |
|
三相260V-430V（線電壓） 150V-250V（相電壓） |
|
|
輸入頻率 |
50Hz |
|
輸出電壓 |
AC單相220V（110V）±3% |
|
AC三相380V±5%（線電壓） 220V±3%（相電壓） |
|
|
輸出過壓值 |
單相250V±5V |
|
三相435V±10V |
|
|
響應時間 |
≤1s（輸入電壓變化10%時） |
|
效率 |
≥95% |
|
總諧波失真 |
無附加失真（與輸入相同） |
|
工作環境溫度 |
-5℃～+40℃ |
|
工作環境濕度 |
20％～85％ |
|
絕緣強度 |
≥2MΩ |
|
說明：所有值都為典型值，因此在不同負載或其它情況下會超過此數值。精確度是在負載端電壓檢測狀態進行測量的，在溫度誤差和元件老化情況下，實際值與額定值間可能出現偏差 |
|
產品規格 （注：更大功率產品及特殊要求產品可提供免費定制服務?。?/strong>
|
SVC單相 |
規格型號 |
額定功率 |
產品尺寸（深、寬、高mm） |
|
SVC-500 |
500W |
180×190×130 |
|
|
SVC-1K |
1KVA |
210×220×160 |
|
|
SVC-2K |
2KVA |
240×270×200 |
|
|
SVC-3K |
3KVA |
220×300×250 |
|
|
SVC-5K |
5KVA |
240×470×190 |
|
|
SVC-10K |
10KVA |
250×300×450 |
|
|
SVC-15K |
15KVA |
330×410×650 |
|
|
SVC-20K |
20KVA |
330×410×650 |
|
|
SVC-30K |
30KVA |
430×530×1020 |
|
|
|
|||
|
3SVC三相 |
規格型號 |
額定功率 |
產品尺寸（深、寬、高mm） |
|
3SVC-1.5K |
1.5KVA |
360×400×170 |
|
|
3SVC-3K |
3KVA |
380×420×190 |
|
|
3SVC-6K |
6KVA |
280×370×680 |
|
|
3SVC-9K |
9KVA |
330×350×780 |
|
|
3SVC-15K |
15KVA |
380×430×730 |
|
|
3SVC-20K |
20KVA |
510×430×910 |
|
|
3SVC-30K |
30KVA |
510×430×910 |
|
